Что такое BBU? Понимание базополосного блока

В сегодняшнем обсуждении мы рассмотрим базополосный блок (BBU), критически важный компонент радиосети доступа (RAN). В этой статье рассматриваются его роль, значимость, основные функции, внутренняя архитектура и реальные продукты, которые воплощают эту технологию в жизнь в сетях 4G и 5G.

А базополосный блок (BBU) является фундаментальным строительным блоком систем беспроводной связи, особенно в сотовых сетях. Он обрабатывает полосные сигналы — исходные частоты передач до их модуляции. BBU отвечает за преобразование, формирование кадров и модуляцию этих сигналов для обеспечения эффективной и надежной передачи. По сути, BBU действует как «мозг» системы базовой станции, координируя эффективную связь между различными элементами сети. Поскольку обрабатываемые им сигналы несут информацию в исходном, немодулированном виде, BBU имеет решающее значение для сохранения целостности голоса, обмена сообщениями и мобильных данных по всей цепочке доставки.

Определение: Что означает BBU?

BBU расшифровывается как Базополосный блок. Он обрабатывает сигналы основной полосы частот и играет ключевую роль как в сетях 4G LTE, так и в 5G. В средах 5G BBU отвечает за управление всеми стеками протоколов 5G и обеспечение бесшовного соединения с низкими задержками с базовой сетью 5G. Согласно спецификациям 5G, традиционный монолитный BBU логически разделен на центральный блок (CU) и распределенный блок (DU), тем не менее объединенное аппаратное обеспечение продолжает выполнять общую задачу обработки в полосе частот.

Как работает BBU?

Базополосный блок выполняет несколько критически важных функций в системе беспроводной связи:

1. Обработка сигналов — BBU осуществляет цифровую обработку информации между базовой станцией (BS) и мобильными устройствами. Он обеспечивает передачу голоса и высокоскоростную передачу данных путем интерпретации, кодирования и управления частотами основной полосы, выделенными каждому подключенному пользователю.
2. Сетевое взаимодействие — BBU взаимодействует как с радиосетью, так и с базовой сетью. Он подключается к базовой сети через оптоволоконные транспортные кабели, поддерживая функции управления сетью и обеспечивая плавный двунаправленный поток данных.
3. Радиоресурсные функции и функции управления — BBU управляет радиоресурсами, контролирует мощность и следит за обслуживанием системы для обеспечения эффективной и высококачественной работы базовой станции во всех обслуживаемых сотах.
4. Интеграция с удаленными радиомодулями (RRH / RRU) — BBU работают в тандеме с удаленными радиомодулями. Данные основной полосы частот передаются по оптоволоконным линиям переднего плана (CPRI / eCPRI) к распределенным RRU, установленным рядом с антеннами на мачтах сот, где цифровые сигналы преобразуются в радиочастоту для эфирной передачи, а на пути приема — обратно.
5. Архитектура C‑RAN — В развертываниях облачной радиосети доступа (C‑RAN) BBU централизованы и объединены в пулы внутри аппаратных комнат в стиле дата-центров, в то время как RRU остаются распределенными по физическим сайтам сотовой связи. Это разделение обеспечивает совместное использование ресурсов, упрощение обновлений и более гибкое и масштабируемое управление сетью для мобильных операторов.

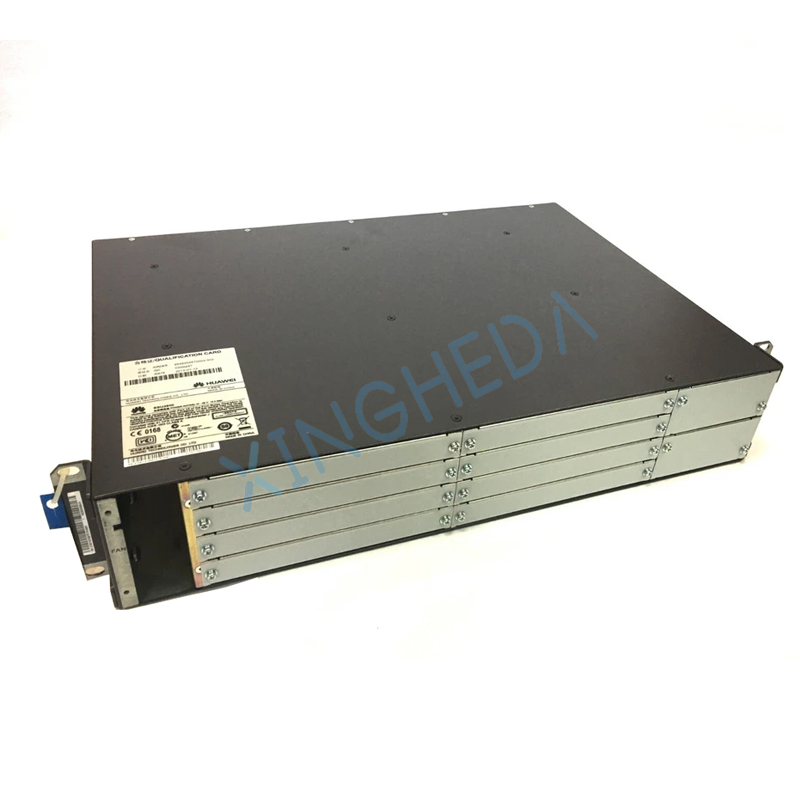

Реальные продукты базополосных блоков

Несколько крупных производителей поставляют оборудование BBU, оптимизированное для различных поколений сетей. Вот репрезентативные примеры, обычно развертываемые на местах:

Примечание: BBU и RRU/RRH представляют собой две половины одной и той же системы базовой станции. BBU выполняет цифровую обработку в базовой полосе; RRU/RRH осуществляет радиочастотное преобразование, фильтрацию и усиление вблизи антенны.

Компоненты блока обработки в базовой полосе (BBU)

Полная система BBU состоит из нескольких функциональных модулей, каждый из которых выполняет свою уникальную задачу.

Центральный блок (CU)

• PDCP (протокол конвергенции пакетных данных):управляет агрегацией и сегментацией пакетов данных для обеспечения эффективной передачи данных.
• SDAP (протокол адаптации данных службы):отвечает за сопоставление потоков данных с соответствующими уровнями качества обслуживания (QoS).
• Функции плоскости управления:управляют сигнализацией и управляющей информацией, необходимой для работы сети.
• Функции плоскости пользователя:отвечают за обработку и пересылку полезных данных конечного пользователя.

Распределенный блок (DU)

• RLC (управление радиоканалом):управляет функциями канального уровня, такими как коррекция ошибок и управление потоком.
• MAC (управление доступом к среде):управляет доступом к физической среде передачи, выполняя планирование и распределение ресурсов.
• PHY (физический уровень):управляет физической передачей данных, включая модуляцию и демодуляцию.
• Обработка в реальном времени:обеспечивает своевременную обработку с низкой задержкой для удовлетворения жестких требований к синхронизации современных сервисов 5G.

Радиомодуль (RU / RRH)

• РЧ-передатчик:преобразует сигналы базовой полосы в радиочастотные (РЧ) сигналы для передачи.
• РЧ-приемник:преобразует принятые РЧ-сигналы обратно в сигналы базовой полосы.
• Фильтрация:удаляет нежелательные внеполосные частоты для улучшения чистоты сигнала.
• Усиление:увеличивает мощность сигнала для охвата целевой зоны беспроводной связи.

Интерфейсы

• Интерфейс fronthaul (eCPRI / CPRI):соединяет CU/DU с RU, обеспечивая высокоскоростную связь с низкой задержкой.
• Интерфейс backhaul:соединяет BBU с базовой сетью, облегчая передачу данных между базовой станцией и ядром сети.
• Интерфейс синхронизации: Обеспечивает точность синхронизации по времени и частоте между сетевыми узлами, что имеет решающее значение для поддержания синхронизации между элементами.

Функции управления и контроля

• Выделение ресурсов: Управляет распределением спектра, вычислительных ресурсов и ресурсов передачи для достижения оптимальной производительности.
• Управление мощностью: Регулирует уровни мощности передачи для оптимизации качества сигнала и минимизации межсотовых помех.
• Управление хэндовером: Контролирует переход мобильных устройств между сайтами сотовой связи для поддержания непрерывности соединения.

Обработка сигналов

• Кодирование / Декодирование: Преобразует данные в формат, пригодный для передачи, а затем обратно в исходную форму при приеме.
• Модуляция / Демодуляция: Преобразует сигналы основной полосы в радиочастотные сигналы для передачи и наоборот.
• Цифровая обработка сигналов (ЦОС): Выполняет сложные математические операции для повышения качества и надежности переданных и принятых сигналов.

Часто задаваемые вопросы (FAQ)

Q1: В чем разница между BBU и RRU / RRH?

A: BBU отвечает за цифровую обработку в полосе частот — кодирование, модуляцию, обработку протоколов и взаимосвязь с базовой сетью — и обычно устанавливается в помещении в аппаратной. RRU/RRH обрабатывает радиочастотный диапазон: он преобразует цифровые данные базовой полосы в радиочастотные радиоволны (и обратно), выполняет фильтрацию и усиление, и обычно устанавливается на открытом воздухе рядом с антенной. Они соединены через оптоволоконные линии фронтхола.

Q2: Как разделение CU-DU связано с традиционным BBU в 5G?

A: В 4G практически все функции базовой полосы работали внутри единого интегрированного шасси BBU. В 5G эта функция логически разделена: CU обрабатывает протоколы реального времени более высокого уровня (PDCP, SDAP), в то время как DU обрабатывает критичную ко времени обработку более низкого уровня (RLC, MAC, PHY). CU и DU могут работать на раздельном оборудовании или виртуализированных платформах, предоставляя операторам гибкое развертывание, пулинг ресурсов и поддержку сетевых срезов.

Q3: Может ли BBU работать автономно без RRU?

A: Нет. Один только BBU выполняет только цифровую обработку в полосе частот и не может передавать или принимать радиоволны. Полная система базовой станции требует наличия BBU вместе с RRU/RRH (и антенной) для обеспечения беспроводной связи для конечных пользователей.

Q4: Почему между BBU и RRU требуются волоконно-оптические кабели?

A: Протоколы фронтхола, такие как CPRI (4G) и eCPRI (5G), требуют очень высокой пропускной способности и жесткой синхронизации по времени. Медные кабели не могут удовлетворить эти требования к пропускной способности и задержкам, поэтому для передачи больших объемов данных базовой полосы между централизованным оборудованием базовой полосы и удаленными радиомодулями используется оптоволокно.

Q5: Работают ли реальные продукты BBU, такие как BBU5900, Nokia AMIA или Ericsson 4418, вместе от разных производителей?

A: В принципе, BBU и RRU должны соответствовать линейке продуктов одного и того же производителя и стандарту радиоинтерфейса для совместной работы, поскольку интерфейс фронтхола и протоколы зависят от производителя. Каждая из этих моделей предназначена для работы в рамках собственного портфеля RAN производителя — например, HUAWEI BBU5900 работает в паре с радиомодулями Huawei RRU, в то время как Ericsson 4418 B40T является частью цепочки базовой станции Ericsson.
